Valutazione della compatibilità del software e pianificazione del flusso di lavoro
Un'integrazione software di successo inizia con una chiara comprensione di come i file di progettazione vengono creati, elaborati, trasferiti ed eseguiti. Ogni ambiente di produzione può utilizzare software CAD, CAM, di nesting, di progettazione o di gestione della produzione diversi. Il flusso di lavoro selezionato deve quindi essere compatibile con il controllore della fresatrice CNC, la configurazione della macchina, il sistema di utensili e le applicazioni previste. AccTek CNC valuta l'ambiente software attuale del cliente e identifica i passaggi necessari per stabilire un flusso di lavoro digitale efficiente. I servizi di valutazione e pianificazione del software includono:
- Revisione del software di progettazione e programmazione esistente del cliente
- Identificazione delle funzioni CAD, CAM, di nesting o di incisione necessarie
- Valutazione della compatibilità con il sistema di controllo della fresatrice CNC
- Revisione dei formati di file supportati per disegno, vettori, modelli e lavorazioni meccaniche.
- Analisi del flusso di lavoro attuale dalla progettazione alla produzione
- Identificazione di conversioni di file non necessarie o attività di programmazione ripetitive
- Valutazione dell'esperienza dell'operatore e dei requisiti di formazione sul software
- Pianificazione del trasferimento dati tra i computer d'ufficio e i controllori delle fresatrici CNC
- Raccomandare configurazioni software adatte per applicazioni specifiche

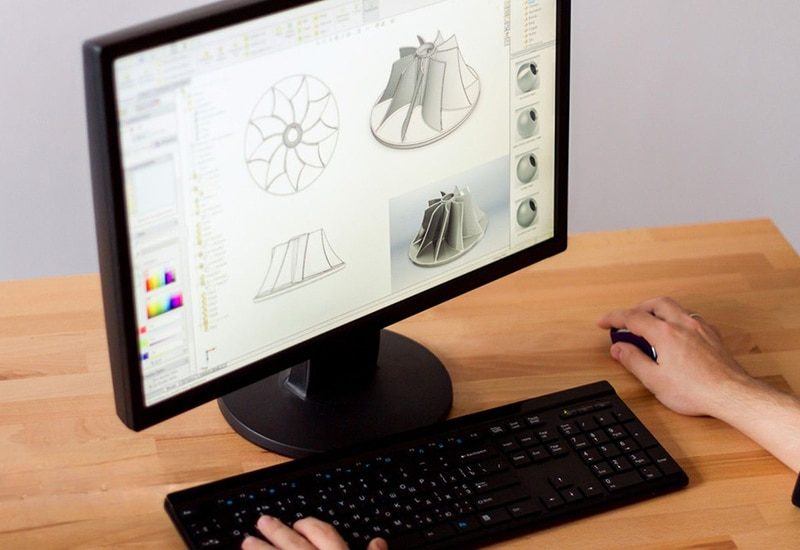

Integrazione software CAD/CAM
I software CAD e CAM collegano la progettazione del prodotto con il funzionamento delle macchine a controllo numerico (CNC). Il software CAD viene utilizzato per creare o modificare disegni bidimensionali e modelli tridimensionali, mentre il software CAM converte questa geometria in percorsi utensile e istruzioni per la macchina. Una corretta integrazione tra queste fasi è essenziale per una lavorazione accurata ed efficiente. AccTek CNC aiuta i clienti a definire un flusso di lavoro pratico per l'importazione dei progetti, la preparazione delle operazioni di lavorazione, l'assegnazione degli utensili, la generazione dei percorsi utensile e l'esportazione di file pronti per la macchina. I servizi di integrazione CAD/CAM possono includere:
- Importazione di disegni 2D, grafica vettoriale e modelli 3D supportati.
- Configurazione delle dimensioni del materiale e delle coordinate del pezzo
- Definizione delle operazioni di taglio, incisione, foratura, scanalatura e profilatura.
- Impostazione di profondità di lavorazione, offset, avvicinamenti e direzioni di taglio.
- Configurazione delle strategie di sgrossatura e finitura
- Creazione di librerie di strumenti e parametri standard per gli strumenti.
- Impostazione di avanzamenti, velocità del mandrino e sequenze di taglio appropriati
- Configurazione delle funzioni di nesting per un migliore utilizzo dei materiali
- Analisi della simulazione del percorso utensile e dei rischi di collisione
- Esportazione dei programmi in un formato supportato dal controllore della macchina

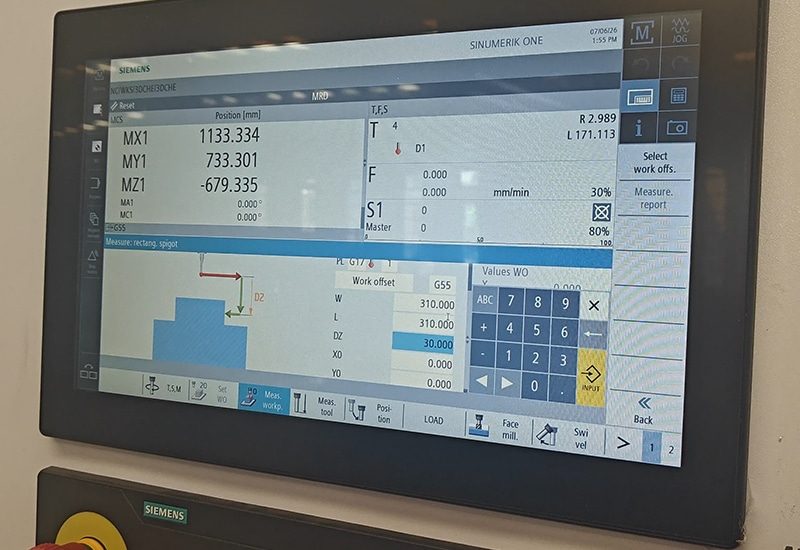

Configurazione del post-processore
Il post-processore converte i percorsi utensile generati dal CAM in istruzioni macchina che il controllore della fresatrice CNC può interpretare. Un post-processore non compatibile con il controllore o la configurazione della macchina potrebbe generare comandi errati, funzioni non supportate, movimenti degli assi imprevisti o sequenze di lavorazione difettose. AccTek CNC offre servizi di configurazione e verifica del post-processore per garantire che l'output del software CAM del cliente corrisponda al controllore della fresatrice CNC, alla configurazione degli assi e alle funzioni disponibili. I servizi di post-processore possono includere:
- Selezione di un post-processore appropriato per il controller
- Configurazione dei formati di comando specifici della macchina
- Impostazione di unità, coordinate e convenzioni di output degli assi.
- Definizione dei comandi di avvio, arresto, velocità e rotazione del mandrino.
- Configurazione dei comandi di cambio utensile per i modelli di cambio utensile automatico
- Impostazione dell'output del numero dell'utensile e dell'offset dell'utensile
- Regolazione di intestazioni, piè di pagina e movimenti di sicurezza del programma.
- Configurazione dell'uscita dell'asse rotante ove supportato
- Verifica dei cicli di foratura, incisione e fresatura
- Testare i programmi generati prima dell'utilizzo in produzione.

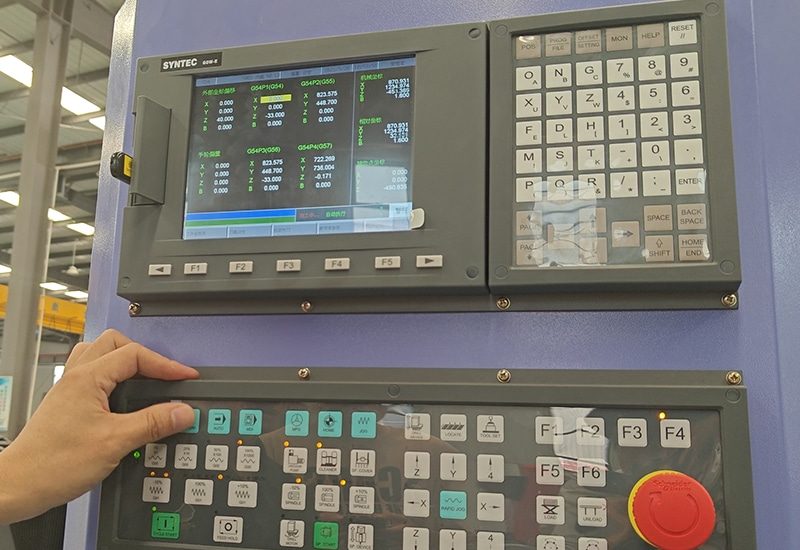

Configurazione del controller del router CNC
Il controllore della macchina gestisce i comandi di movimento, i sistemi di coordinate, il funzionamento del mandrino, i cambi utensile, i segnali di ingresso e uscita e altre funzioni della fresatrice CNC. Una corretta configurazione del controllore è quindi essenziale per un funzionamento sicuro, stabile e preciso della macchina. AccTek CNC aiuta a configurare il controllore in base alla struttura della macchina, al sistema di azionamento, al mandrino, alla configurazione degli utensili e ai requisiti di produzione. I parametri del controllore vengono verificati attentamente per evitare conflitti tra le istruzioni del software e il comportamento fisico della macchina. I servizi di integrazione del controllore possono includere:
- Configurazione dei sistemi di coordinate macchina e lavoro
- Impostazione dei limiti di spostamento, delle sequenze di azzeramento e delle posizioni di riferimento.
- Verifica della direzione del motore e dell'assegnazione degli assi
- Verifica dei parametri di accelerazione, velocità e controllo del movimento.
- Configurazione della velocità del mandrino e dei comandi di controllo
- Impostazione delle funzioni di misurazione e compensazione della lunghezza dell'utensile
- Configurazione delle sequenze di cambio utensile automatico, ove presenti
- Impostazione di dispositivi rotanti o funzioni di assi aggiuntivi, ove supportate
- Verifica del piano aspirante, del sistema di raccolta della polvere e dei segnali di controllo ausiliari.
- Backup dei parametri del controller e delle impostazioni della macchina
Integrazione tra formati di file e trasferimento dati
I progetti per fresatrici CNC possono provenire da diversi programmi di progettazione e arrivare in vari formati di file. Alcuni file contengono una geometria di lavorazione pulita, mentre altri possono includere linee duplicate, contorni aperti, dimensioni errate, livelli mancanti o elementi non supportati. Questi problemi devono essere identificati prima della generazione dei percorsi utensile. AccTek CNC aiuta i clienti a stabilire procedure affidabili per la preparazione, la conversione, la denominazione, l'archiviazione e il trasferimento dei file. I servizi di integrazione di file e dati possono includere:
- Revisione dei formati supportati per vettori, disegni, modelli e programmi CNC.
- Definizione delle impostazioni di importazione ed esportazione appropriate
- Verifica delle unità di misura, delle dimensioni, della scala e dell'orientamento geometrico.
- Identificazione di contorni aperti, linee sovrapposte o geometrie duplicate.
- Organizzazione dei livelli di disegno per diverse operazioni di lavorazione.
- Conversione dei file in formati adatti quando necessario
- Definire pratiche coerenti per la denominazione dei file e il controllo delle versioni
- Configurazione di USB, rete locale o altri metodi di trasferimento supportati
- Organizzazione delle cartelle dei programmi e dei file di lavorazione riutilizzabili
- Proteggere i programmi di produzione verificati da modifiche indesiderate.

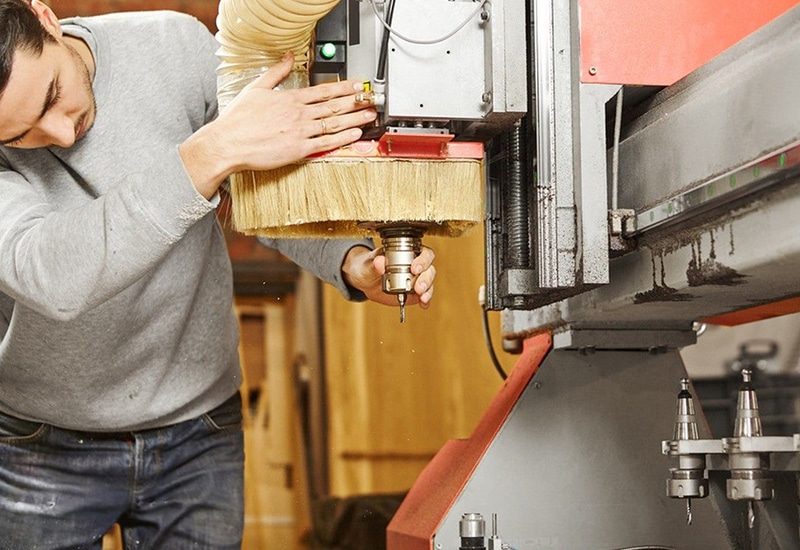

Librerie utensili e impostazione dei parametri di lavorazione
La selezione degli utensili e i parametri di lavorazione influiscono direttamente sulla qualità del taglio, sul tempo di ciclo, sulla durata degli utensili e sulla stabilità del processo. L'integrazione del software dovrebbe quindi includere la creazione di librerie di utensili affidabili e impostazioni di lavorazione riutilizzabili. AccTek CNC aiuta i clienti a organizzare le informazioni digitali sugli utensili in base alle loro frese, pinze, portautensili, capacità del mandrino, materiali e requisiti di lavorazione. La configurazione degli utensili e dei parametri può includere:
- Creazione di registrazioni digitali per le punte da router di uso comune
- Definizione del diametro dell'utensile, della lunghezza di taglio, del numero di scanalature e del numero dell'utensile.
- Configurazione dei portautensili e informazioni sulla lunghezza degli utensili
- Definizione dei valori iniziali per l'avanzamento e la velocità del mandrino
- Impostazione dei parametri di discesa, passaggio, ingresso e uscita.
- Creazione di utensili separati per la sgrossatura e la finitura
- Definizione degli utensili per foratura, incisione, profilatura e scanalatura.
- Assegnazione degli utensili alle posizioni del cambio utensili automatico
- Sviluppo di modelli di lavorazione riutilizzabili per lavori ricorrenti
- Organizzazione dei parametri approvati in base al materiale e all'applicazione

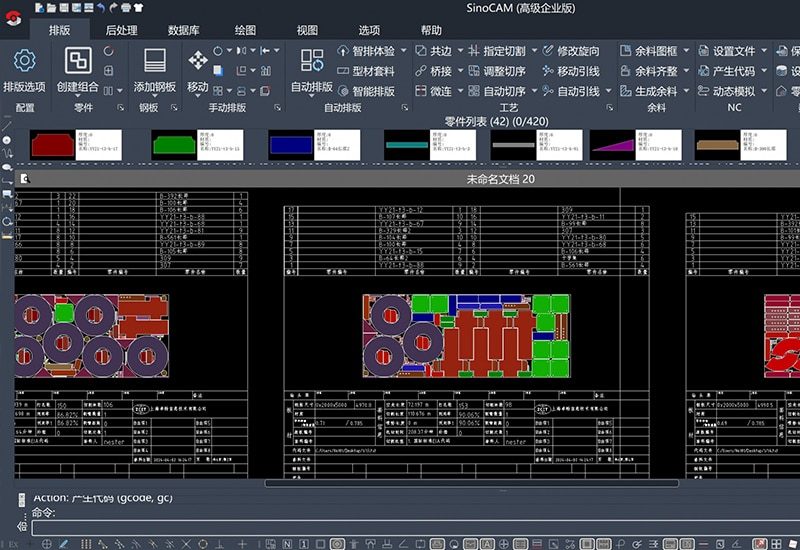

Integrazione tra nesting e flusso di lavoro di produzione
Per le aziende che lavorano più componenti o materiali in fogli, il software di nesting può migliorare l'utilizzo del materiale e semplificare la pianificazione della produzione. Il flusso di lavoro di nesting deve tenere conto delle dimensioni dei fogli, della spaziatura tra i pezzi, del diametro dell'utensile, della sequenza di taglio, della direzione delle fibre, delle zone di serraggio e delle condizioni di tenuta sottovuoto. AccTek CNC aiuta i clienti a integrare le funzioni di nesting con la programmazione delle fresatrici CNC e le procedure di officina. L'integrazione tra nesting e flusso di lavoro può includere:
- Impostazione delle dimensioni standard di fogli e pezzi
- Impostazione della spaziatura tra le parti e delle tolleranze di confine.
- Definizione della compensazione dell'utensile e dei requisiti di taglio comuni
- Organizzare i componenti in base al materiale, allo spessore o all'ordine di produzione.
- Impostazione delle restrizioni di rotazione del pezzo e di direzione delle fibre
- Pianificazione delle sequenze di taglio per mantenere la stabilità del pezzo in lavorazione
- Evitare morsetti, dispositivi di fissaggio e zone di taglio ristrette
- Aggiunta di etichette, codici articolo o dati di identificazione ove supportato
- Preparazione delle procedure di gestione dei residui
- Generazione di file di produzione e report di lavoro organizzati

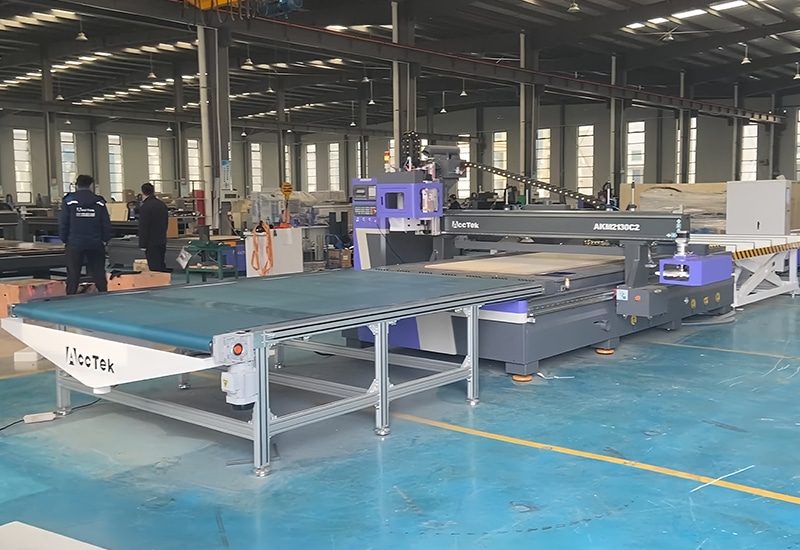

Integrazione dei sistemi di automazione e produzione
Alcune applicazioni di fresatura CNC richiedono la connessione con apparecchiature aggiuntive o sistemi di produzione digitali. A seconda della configurazione della macchina, il flusso di lavoro può includere la scansione di codici a barre, l'etichettatura automatica, il carico e lo scarico delle attrezzature, la misurazione degli utensili, i database di produzione o i sistemi di gestione della fabbrica. AccTek CNC valuta i requisiti tecnici di queste applicazioni e aiuta a determinare come integrare il software e le funzioni della macchina supportati. I servizi di integrazione dell'automazione possono includere:
- Collegamento dei dati di lavoro supportati con il flusso di lavoro del router CNC
- Configurazione dell'inserimento del codice a barre o del codice lavoro, ove disponibile
- Integrazione delle funzioni di misurazione automatica degli utensili
- Coordinamento dei comandi software con le operazioni di carico e scarico delle attrezzature.
- Impostazione dei segnali per i sistemi di aspirazione e altri dispositivi ausiliari
- Organizzazione dei programmi di lavorazione per sequenze di produzione automatizzate
- Pianificazione dello scambio di dati con i sistemi di gestione della produzione supportati
- Test della comunicazione tra il controller e le apparecchiature collegate
- Definire risposte sicure agli allarmi o ai processi interrotti
- Documentazione della sequenza operativa integrata

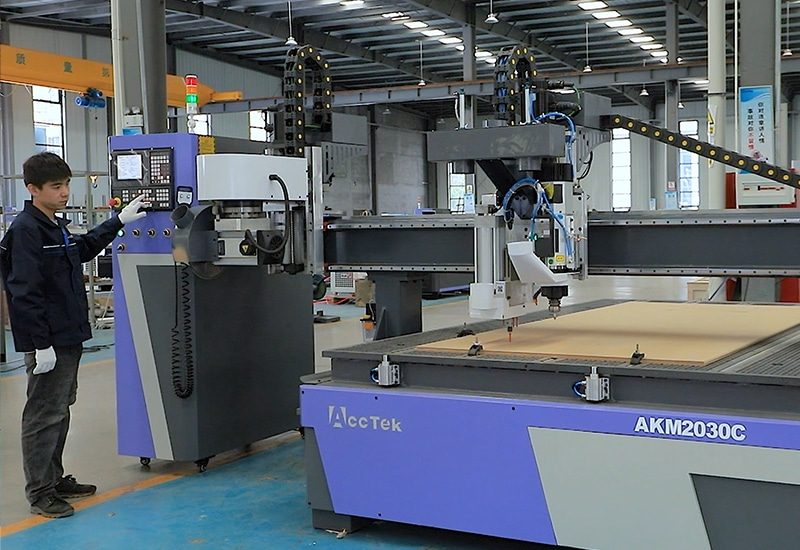

Test del software e convalida del flusso di lavoro
Prima di rilasciare un flusso di lavoro software integrato per la produzione di routine, le sue funzioni devono essere testate in condizioni controllate. AccTek CNC esegue la convalida per confermare che i file, l'output del post-processore, le impostazioni del controllore, le informazioni sugli utensili e le sequenze di lavorazione funzionino correttamente insieme. I test e la convalida del software possono includere:
- Verifica dell'intero flusso di lavoro, dall'importazione del progetto all'esecuzione sulla macchina.
- Simulazione dei percorsi utensile prima dell'esecuzione del programma
- Revisione delle origini delle coordinate e delle impostazioni di offset di lavoro
- Test dei comandi di cambio mandrino e cambio utensile
- Verifica dei numeri degli utensili e della compensazione della lunghezza degli utensili
- Esecuzione di prove a secco o lavorazioni meccaniche di prova controllate
- Verifica delle direzioni degli assi e delle sequenze di movimento.
- Ispezione delle dimensioni finali e della qualità della lavorazione
- Identificazione dei movimenti inefficienti o superflui delle macchine
- Correzione delle impostazioni del software o dell'output del post-processore, se necessario.
- Salvataggio di programmi verificati, parametri e backup di configurazione

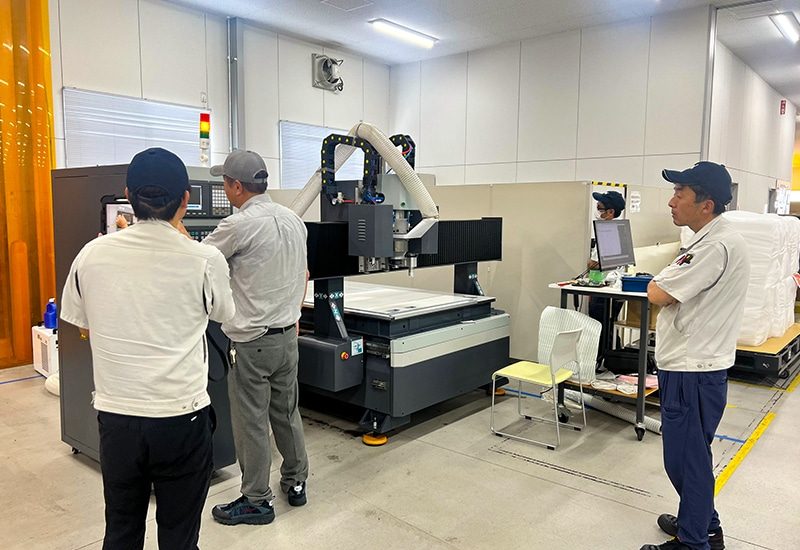

Guida per l'operatore e supporto software continuo
Anche un sistema software ben configurato dipende dalla comprensione del flusso di lavoro corretto da parte degli operatori. AccTek CNC fornisce indicazioni pratiche per aiutare gli utenti a preparare i file, generare i percorsi utensile, trasferire i programmi, utilizzare il controllore e risolvere i problemi più comuni relativi al software. L'assistenza e la guida software possono includere:
- Spiegazione completa del flusso di lavoro dalla progettazione alla lavorazione.
- Dimostrazione delle procedure di importazione ed esportazione dei file.
- Guidare gli operatori nella creazione di percorsi utensile di base
- Spiegazione della post-elaborazione e dell'output del programma CNC
- Dimostrazione del trasferimento di programmi e della gestione dei file.
- Revisione dell'impostazione delle coordinate e del caricamento del programma
- Spiegazione della libreria degli utensili e della gestione dei parametri di lavorazione
- Identificazione degli errori comuni di programmazione e di formato dei file
- Guidare gli utenti attraverso i backup di configurazione
- Fornire assistenza tecnica per problemi relativi al software supportato.
Collega la tua fresatrice CNC a un flusso di lavoro software efficiente
Che abbiate bisogno di pianificazione del flusso di lavoro CAD/CAM, configurazione del post-processore, impostazione del controllore, sviluppo di librerie di utensili, integrazione del nesting, supporto per il trasferimento di file o test di produzione, il nostro team tecnico può sviluppare una soluzione basata sulla configurazione della vostra macchina e sui requisiti applicativi.
Grazie a un'attenta valutazione, una configurazione professionale e una completa convalida del flusso di lavoro, AccTek CNC aiuta i clienti a ridurre i tempi di programmazione, minimizzare gli errori operativi e ottenere risultati di lavorazione più uniformi.
Contatta oggi stesso AccTek CNC per discutere del tuo ambiente software e delle tue esigenze di produzione con fresatrici CNC. I nostri specialisti sono pronti ad aiutarti a definire un flusso di lavoro digitale affidabile, dalla progettazione iniziale alla lavorazione finale.
